實驗室通風系統是實驗室裝修過程常見的換氣處理系統，實驗室通排風系統保證了實驗室內實驗項目的安全實施，將有害氣體及時在實驗過程中排出實驗室從而保護實驗人員的健康安全。通風系統一般用吊頂頂置管道配合變頻離心風機排出室外，亦或者贈配凈化箱對廢氣凈化后再環保排放。

實驗室 通風系統是整個實驗室設計和建造過程中規模最大、影響最大的系統之一。通風系統完善與否，對實驗室環境、實驗室人員的健康、實驗室設備的操作和維護等都有直接的影響。實驗室 通風該系統集給排水、消防、供電、采暖、空調、供氣等專業于一體，是一個完整科學的通風一體化工程。確保實驗室安全。為實驗室員工提供最安全舒適的實驗室環境。

實驗室通風主要有兩種方式，分別是局部排風和全室通風。本地排風有害物質產生后立即排放到最近的地方。這種方法可以用較少的風量排出大量的有害物質，節約能源，取得良好的效果。對現有的實驗室條件進行改進是一種可行且經濟的方法，也可能是適應新的實驗室 通風建設的最佳途徑。對于某些實驗，部分排風無法使用，或者部分排風無法滿足排風的要求，則使用整個房間通風。

一.實驗室通排風系統規劃

根據實驗樓的實驗流程，設計了完美的實驗室平面布局。平面布置結合整個實驗樓的給排水、消防、供電、采暖、空調、供氣等因素，充分考慮管道內空氣流速對室內噪聲的影響，確定最佳管道。同時根據客戶的不同要求和管道的特點，開發配套風機，設計best 通風解毒工程。

(1) 實驗室 pass 排風系統目標:安全、環保、低能耗、舒適；

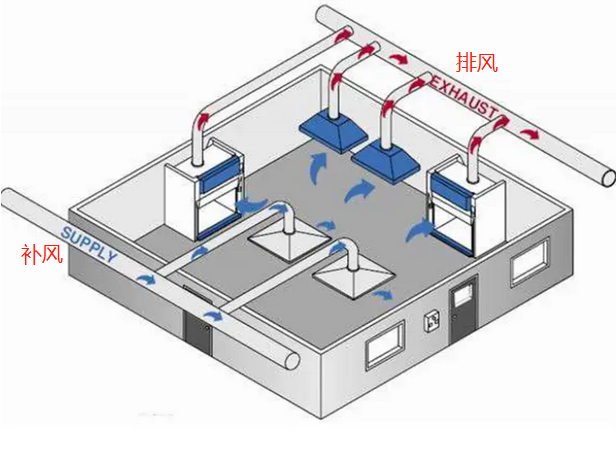

(2) 實驗室 on 排風系統控制方案:CAV系統(定風量控制)、2S系統(雙穩態控制)、VAV系統(變風量控制)、UBC系統(自適應控制)。Pass 排風整體系統規劃如圖。

實驗室負壓過大、通風機柜漏氣、實驗室噪音等問題。，一直是實驗室 staff的難題。這些問題對長期在實驗室工作的人，甚至是在實驗室周圍工作的管理和后勤人員，都造成了嚴重的身體和心理傷害。

一個科學合理的通風系統要求通風效果好，噪音低，操作方便，節能，甚至要求室內壓差和溫濕度能保持人體舒適。

二、設計原則

(1)根據建筑的結構特點，就近開設風井，劃分排風和送風系統，使管道系統“短、平、順、直”，降低系統阻力和噪音；

(2) 排風與送風系統達到風量平衡，保持室內-5pa ~-10pa的負壓，防止有害氣體外溢，保證實驗人員的身心健康；

(3)夏季送冷風，冬季送暖風，保證室內溫濕度舒適；

(4)采用智能變頻控制系統，達到操作方便、節能降噪的目的；

(5)綜合考慮各種因素，采用投資少、運行穩定、運行費用低、運行效果好的成熟技術；

(6)所選工藝必須符合現場條件，布置簡潔緊湊，占地少，便于生產操作和維護；

(7)非標設備應符合國家或行業相關規范，并保證性能穩定、外形美觀；

(8)充分考慮噪音、氣味等。在設計上防止二次污染，不對周圍環境造成新的污染；

(9)處理設施具有沖擊負荷能力，確保廢氣達到排放標準。

三。設計參數

(1)支管內風速6~8m/s，主管道內風速8 ~ 14m/s；

(2) 通風設備設計風量:通風柜風速:0.3~0.8 m/s，單機1200 x800 x2350 通風柜設計風量1500m/h，單機1500 x800 x2350 通風柜設計風量1500 x800 x 2350/柜。單臺1800 x800 x2350 通風柜的設計風量為2200m/h，通用排風罩風速:≥0.35 m/s，通用排風罩排風容量為150 ~ 350m/h，原子吸收罩風速:≥ 0.35m/s，/kloc-0。

(3)換氣次數:普通化學實驗室: 8~12次/小時的換氣次數。

(4) 通風系統端子噪聲≤62db。

(5)風機采用耐腐蝕玻璃鋼離心風機，系統采用變頻控制，達到節能降噪的目的。

四。實驗室 通風系統設計方法

綜上所述，實驗室 通風系統對設備(尤其是通風機柜)有一定的標準和要求。拋開設備因素，單純考慮系統設計，實驗室 通風空調系統的設計應考慮以下主要因素:

①保證實驗室的安全，保證一定的換氣次數；

②解決實驗室 通風系統的負壓設計和系統控制；

(3)在滿足通風次數和新風量的條件下，控制能耗；

④系統穩定可靠。

實驗室 通風設計采用以下步驟和方案:

① 實驗室根據工藝要求和功能布局選擇一定數量的通風機柜，部分還帶有部分排風蓋板。通常換氣次數遠大于10次，一般在20~ 30次以上，滿足換氣要求。但是，這個通風率是根據通風機柜的最大開放面積計算的。數據和經驗表明，100個單元通風機柜在99%的時間里僅由18個或更少的人使用。所以我們還要檢查通風柜體最小開口面積時的通風數量和換氣次數，如果小于換氣次數要求，則添加綜合排風系統。

② 實驗室 通風采用新風系統，通風機柜的排風不在室內循環。As 實驗室要求房間相對于其他輔助區域處于負壓狀態。因此實驗室的新風量設計為排風風量的70% -80%。此外，20% -30%的新鮮空氣將被輸送到實驗室輔助房間、辦公室和管理走道等。，通過門窗縫補充到房間。

③通風柜的風量平衡可采用恒定風量控制系統，即排風風量恒定，門窗的送風量和補風量恒定。該方法適用于實驗室其最大排風數量滿足最低通風量要求。

④對于排風 volume遠大于通風 volume最低要求的房間，可采用兩級通風控制系統保證風量平衡，即根據通風柜的位移信號，排風機和風機兩種送風工況，應采用低風量工況維持最小換氣次數，從而節省能耗。在這種情況下，藥檢所采用的是變風量控制系統。當通風柜的風量發生變化時，排風的用量會相對減少。此時，放置在屋頂?shù)呐棚L(fēng) machine需要隨著通風柜門的位置進行變頻，以減少風量，保證通風柜的風速恒定。

V 通風系統控制

1、恒定風量系統控制

(1)系統采用靜壓感應自動變頻控制(或PLC編程控制)，可根據通風開啟的設備數量，將感應到的靜壓轉換成0~ 10V的電信號，然后輸入變頻器自動調節風機頻率，使風機的排風量與實際需要的排風 volume相匹配，從而保證排風的效果。

(2)每臺通風柜配有一個電子風量控制閥，其控制開關與變頻控制系統和風機聯動，可實現不同工況下對一臺或多臺通風設備的控制。風量控制閥采用角度可調的數顯電子風量控制閥，具有記憶功能(即你可以記住這次調整的角度，下次打開時仍會調整到設計的角度)。

(3)系統風閥與風機聯動為一體，實現空氣的有序流動，平衡系統風量，防止空氣倒流。

2.可變風量系統(VAV)控制

(1)系統采用靜壓感應自動變頻控制，可以根據啟動情況改變通風器件的數量，將感應到的靜壓轉換成0 ~10V的電信號，輸入變頻器自動調節風機頻率，使風機的排風量與實際需要的排風 volume相匹配，從而保證排風的效果，達到節能降噪的效果；

(2)每臺機組通風機柜配有文丘里變風量閥，其控制開關與變頻控制系統和風機聯動，可實現不同工況下對一臺或多臺機組通風設備的控制。可變風量調節閥采用數字顯示、角度可調的文丘里風閥，并具有記憶功能(即你可以記住這次調節的角度，下次打開時仍然調節到設計的角度)。

(3)系統風閥與風機聯動為一體，實現空氣的有序流動，平衡系統風量，防止空氣倒流。

不及物動詞排風通風的排風系統可分為集中式和分散式系統。集中通風某一樓層或子樓層的機柜形成一個系統，或整個實驗樓分為-兩個系統。其特點是通風機少，設備投資少，對通風柜數量的小幅增減和位置的變化有一定的適應性。但由于系統龐大，風量不容易平衡。雖然每個通風柜都配有調節閥，但使用起來不方便，也不容易達到預期效果。如果系統風道損壞需要維修，那么整個系統的通風 cabinet就不能用了。所以原來用集中式系統的實驗室，改成了分散式系統。

分散式是將一個通風機柜或幾個通風機柜在同一個房間組合成一個排風系統。其特點是通風 machine可以根據通風 cabinet的工作需要進行開關，互不干擾，很容易達到預期的效果。而且比集中式系統更節能，因為在集中式系統中，只要有一個通風機柜在用，就要啟動大的通風機。因為系統小，排風體積小，阻力小，通風機的風量和風壓小，噪音和振動也相應小。分散的另一個特點是容易處理不同性質的有害氣體。缺點是通風 machine的系統數量較多。如果通風 machine集中在通風機房，投資會增加。如果通風 machine分散安裝在現場，雖然通風 machine的投資會增加，但是風管的投資會節省，最后總投資不一定會增加。建議使用分散式。

在劃分系統時，如果同一個房間有兩個以上的通風柜，就要劃分到一個系統中，避免一個通風柜在用，其他通風柜倒灌，造成室內污染。同樣，除了一個排風system外，在一個房間內安裝其他排風設備也是不可取的。排風 system的通風 machine一般安裝在屋頂或頂樓的通風機房內，既不占用使用面積，又能使室內排風管道處于負壓狀態，防止因管道腐蝕或損壞、管道不嚴密而導致有害物質漏入室內。此外排風系統中有害物質的排放高度應符合現行的《工業企業設計衛生標準》和《工業廢物排放標準》。一般來說，如果附近50米范圍內沒有高大的建筑物，那么排放高度應該超過建筑物最高點兩米以上。

實驗室通風系統，您只需要提供基建的圖紙，或者聯系我們?yōu)槟F(xiàn)場測量，繪制并設計出較優的方案進行落地，在保證實驗室通排風效率的同時又能相對合理的分配管道節約能源。
